ラミネート絞り型
Laminate Drawing Type
絞り加工
試作から量産向けまでお客様のニーズにお応えします。
特徴
- 試作用ラミネート絞り型（スプリング仕様）＋ハンドプレス機
- 量産用ラミネート絞り型（エアーシリンダ仕様）＋サーボプレス機

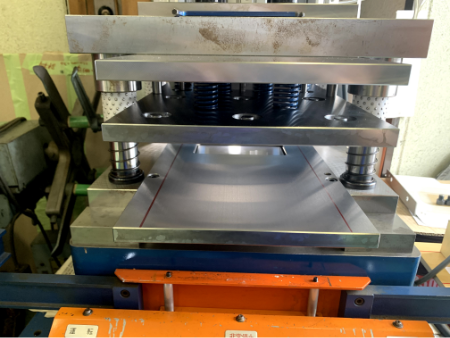

ラミネート絞り金型とプレス機
- １つの金型で深さ0.1mm～15mm まで対応可能です。

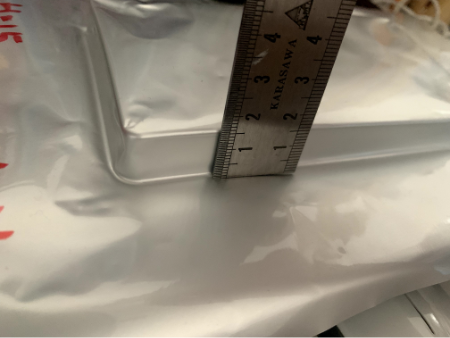

ラミネート絞り品の深さ
- カップの隣接距離は多彩な実績有り～ご相談に応じます。

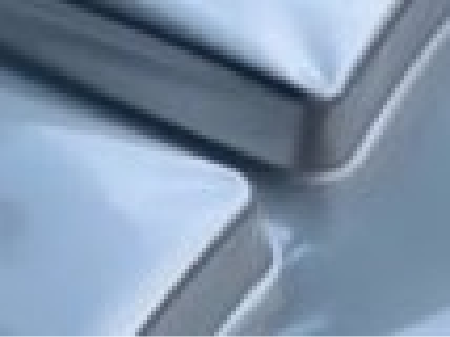

ダブルカップ絞り金型
- 絞り深さ変更可能、数量、分納ご指定下さい～金型保管します。

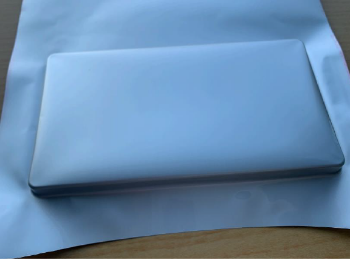

ラミネート絞り品だけの納入も承ります
- ２枚重ね曲げ加工可能です。
ヒートシール後のラミネートフランジ曲げ加工
＊納入後1年間は、分解掃除を無償で対応いたします。
Technology
ラミネート絞り型
| 絞り加工 サイズ |
φ10～300×800 |
|---|---|
| ラミネート 材質 |
樹脂A＋SUS,アルミ＋ 樹脂B＋接着剤 |
| 絞り深さ | 0.1mm～15mm |

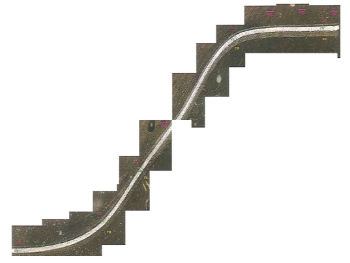

断面図解
| 絞り深さ | 10mm（アルミラミネート） |
|---|---|
| R部の減肉 | 10％以下 |
Product
製作事例
少量生産向け電極抜き加工
ハンドプレス機＋電極抜き型

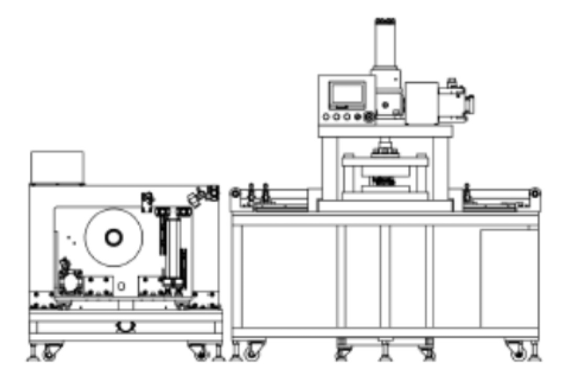

量産向け電極抜き加工システム
電極抜き加工～電極抜き型＋送り装置＋エアープレス機、
サーボプレス機、蛇行補正装置、電極吸着ハンド、マガジン

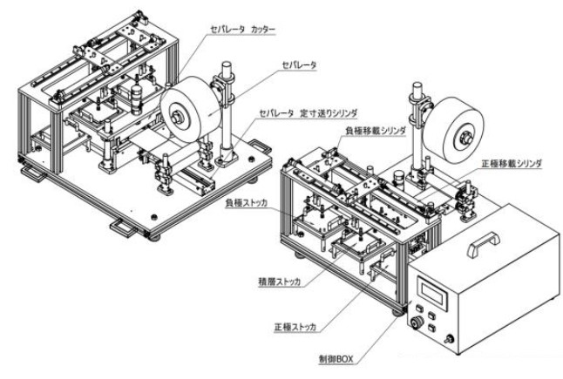

少量生産、量産向け電極積層装置
- 半自動電極＋セパレータ積層装置
- 全自動電極＋セパレータ積層装置
電極積層機になります。（手動式送り装置）
-
実績
- 電極抜き型、ラミネート絞り型、曲げ型、トリミング型
- 送り装置、電極セパ積層機、積層治具
- ヒートシール、真空セーラーを含めた一貫ライン
少量生産向けラミネート絞り加工
- ラミネート絞り加工～ハンドプレス機＋ラミネート絞り型
- 手動包材プレス
-

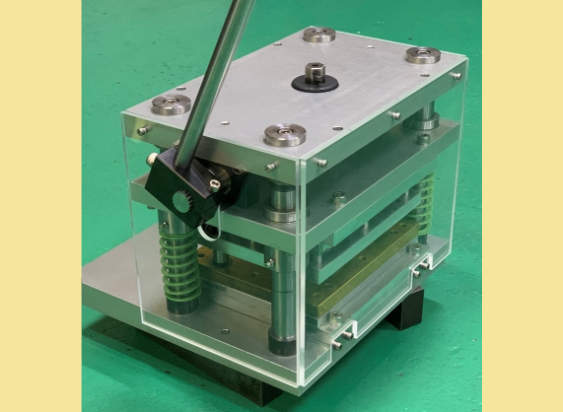

ハンドプレス機
- 電極抜き、ラミネート絞り加工
- プッシュバック式
- 加圧力 500㎏（安全カバーつき）
- 軽量アルミ化

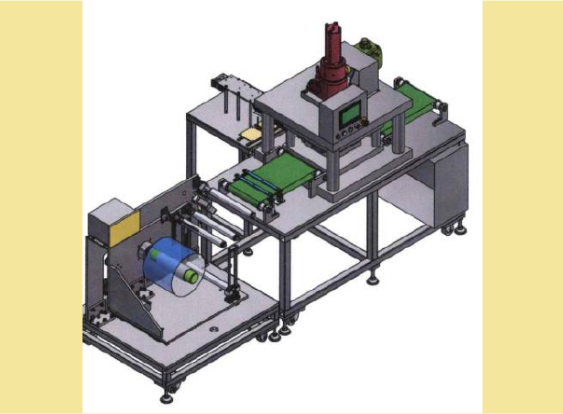

量産向けラミネート絞り加工システム
-
送り装置＋ラミネート絞り型
- ラミネート絞り加工～
ラミネート絞り型＋送り装置＋サーボプレス機
