電極抜き型
Electrode Cutting Dies
抜き加工
試作から量産までクリアランス2μmの抜き加工が可能です。
試作：ハンディ打ち抜き機（ハンドパンチ）、ハンドプレス機＋電極抜き型（試作）
量産：電極抜き型（量産）＋送り装置＋プレス機
特徴

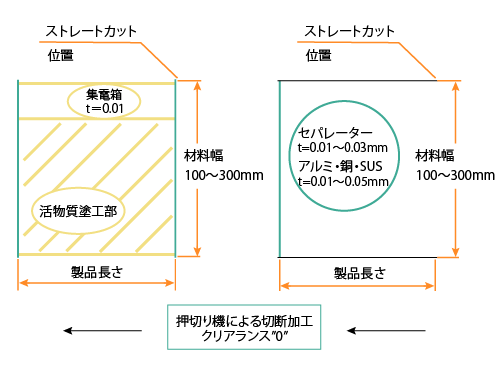

| 切断塗工※極薄箔を隙間"0"でカットします。 |
| セパレーター t=0.01 |
| アルミ、銅、SUS t=0.01～0.05 |

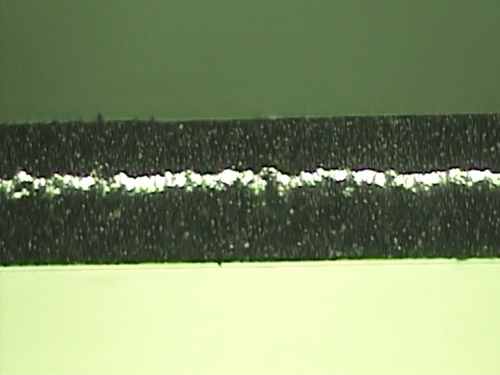

| 切断面 |
| 集電体 t=0.01、0.1mmの断面 |

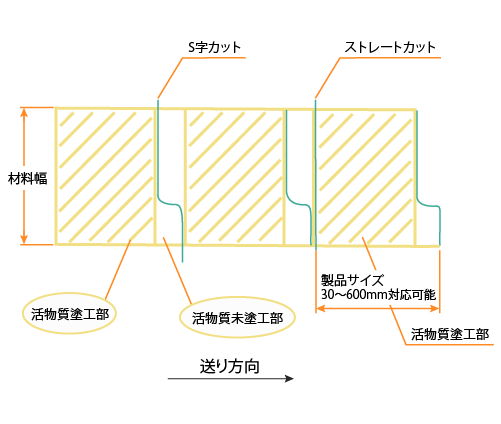

| 間欠塗工 |
| S字カット用金型 |
| ストレートカット用金型 |
| 製品回収 |
| 負極の側面と断面 切断型 |
| クリアランス＝1μm |
| 連続塗工 |

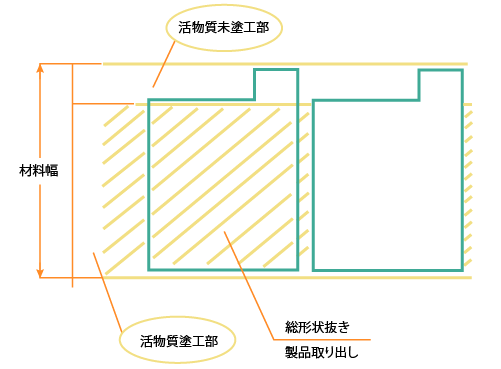

| 総形状抜き用金型 |
| 製品回収 |

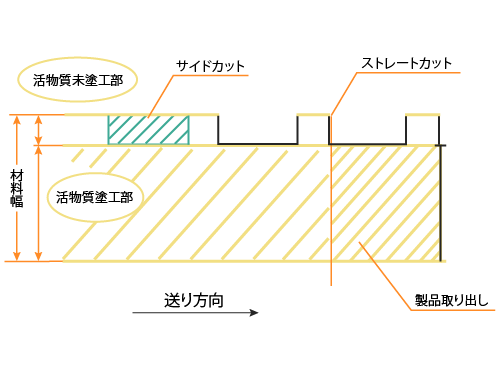

| 連続塗工 |
| サイドカット用金型 |
| ストレートカット用金型 |
| 製品回収（吸着ハンド） |
ハンディ打抜き機（ハンドパンチ）

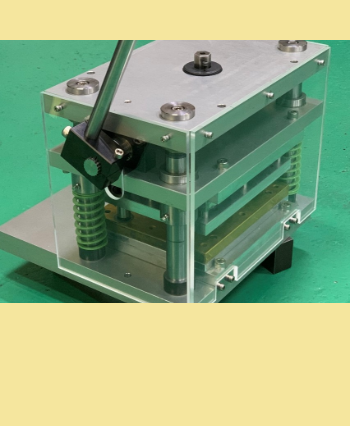

ハンディ打抜き機（ハンドパンチ）は手に持てる超精密金型です。
ハンディ打抜き機は電極の個性に合わせた金型構造にしてあります。
（ストリッパー付き、ノックアウト式、シャー角）
積層式リチウムイオン電池の試作電極抜き加工に最適です。
（電極、アルミ箔、銅箔、SUS箔、セパレータの抜き加工）
板厚 t=5～10μm クリアランス=１～３μm
Prodcut
ハンディ打抜き機（ハンドパンチ）紹介

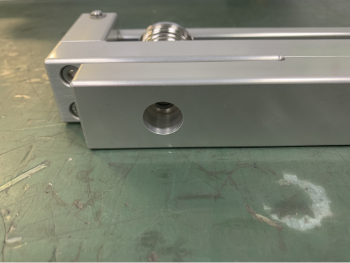

◎丸形状抜き
| 穴抜き | φ0.3～φ40mm |
|---|---|
| 材質 | SUS、アルミ、銅 |
| 懐深さ | 45、100、150㎜ ※特注サイズ可 |
| 重量 | 350g～700g |
| 絶縁仕様 | 対応可 |

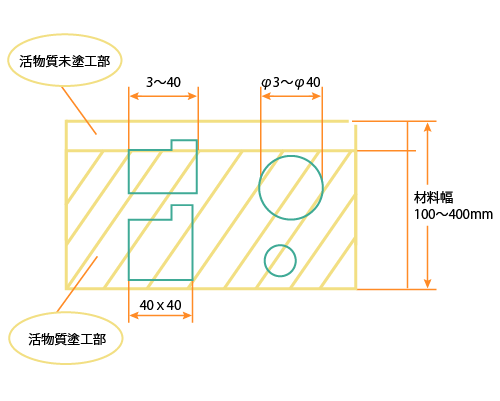

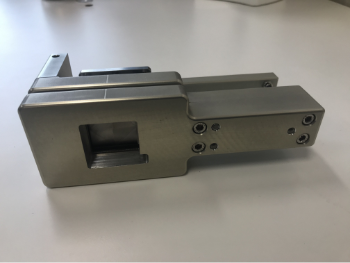

◎角形状抜き
| 穴抜き | □3～□50㎜ |
|---|---|
| 材質 | SUS、アルミ、銅 |
| 懐深さ | 75、100、150㎜ ※特注サイズ可 |
| 重量 | 350g～900g |
| 絶縁仕様 | 対応可 |

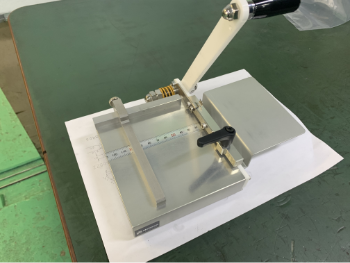

◎箔押切り機
| 切断長さ | L＝50、100、150、200、300㎜ |
|---|---|
| 材質 | SUS、アルミ、銅、セパレータ |
| 切断刃 | 45° ＊ストッパー付き |
| 絶縁仕様 | 対応可 |
Technology

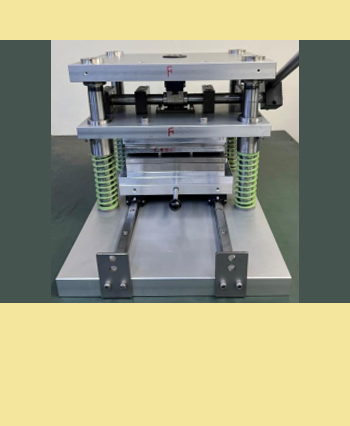

ハンドプレス機

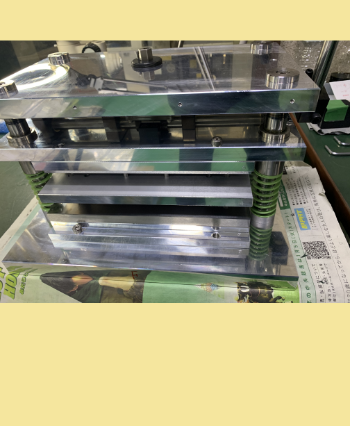

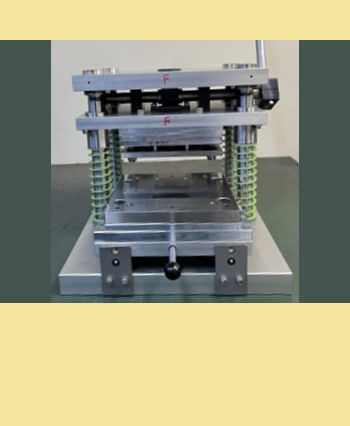

ハンドプレス機 4本ポスト（高剛性）

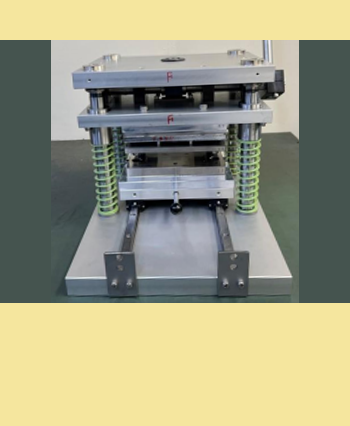

ハンドプレス機
