リチウムイオン電池
Lithium-ion Batteries
電池製作一貫ライン（試作、量産）のご相談を承ります
主な内容
・電極抜き型、ラミネート絞り型、曲げ型、トリミング型
・送り装置、電極セパ積層機、積層治具
・ヒートシール、真空シーラを含めた一貫ライン

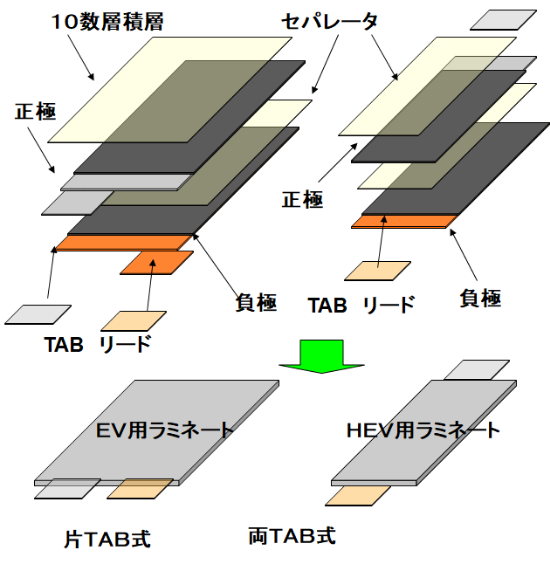

ラミネート電池（パウチ電池）の構成
一般的には負極は正極より大きく作られます。 充電時に正極から負極にリチウムイオンが異動する際、 負極の方が大きくないとリチウムイオンが負極の端に 電析（析出）し、危険な状態になる可能性があります
積層式リチウムイオン電池を作るまで
１ 電極成形工程
打ち抜き工程
- 抜き型
- プレス機
- 送り装置
- ネスティングカセット
集電箔
活物質部
ネスティングカット（重ね抜き）
２ 電極積層工程
- ・自動積層装置
正極、負極、セパレータを積層する
３ 溶接工程
- 固定治具
- 重ね抜き型
- 送り装置
４ ラミネート成形工程
- ラミネート成形型
縁切り＋絞り＋ピアス＋切断 - プレス機
- 送り装置
カップ封止方法の種類
カップを2個向い合せ
フランジ折り返し
または平板封止
ダブルカップで折り返し
５ ラミネートパッキング工程
・積層体
⇒送り装置
６ ヒートシール工程
・熱圧着
⇒トリミング型（3辺抜き）
７ 注液工程
・電解液の注液
・真空引き工程
８ 最終ヒートシール工程
- ・ラミネートのヒートシール１辺（熱圧着）
金型
- ・ラミネートの外形トリミング加工
- ・トリミング型（１辺カット）

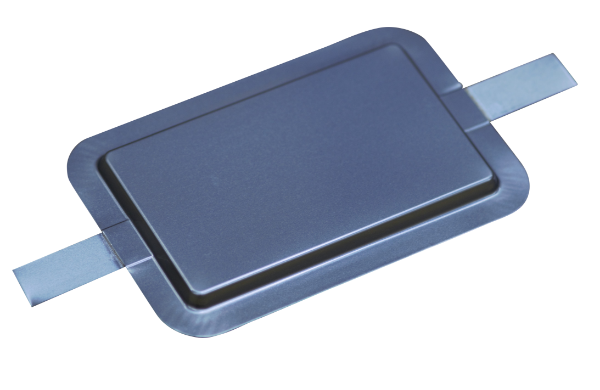

完成後
- ・フランジ曲げ型

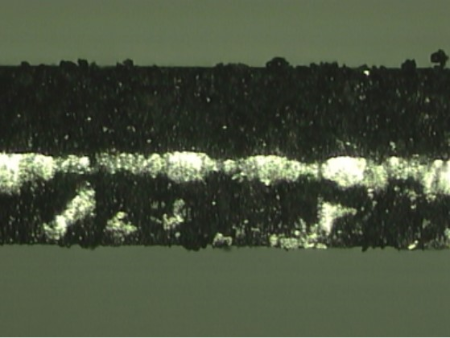

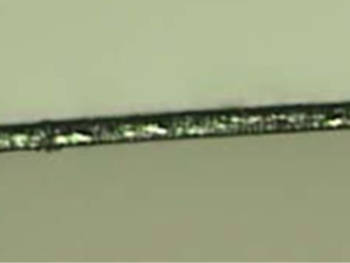

電極切断面の写真

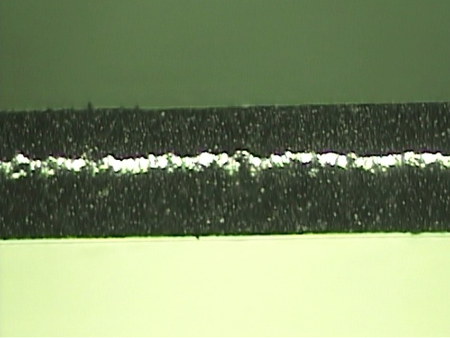

【ＮＧ】アルミのバリ、活物質の欠落あり

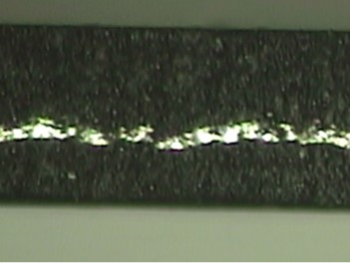

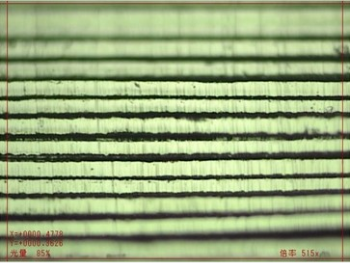

【OK】

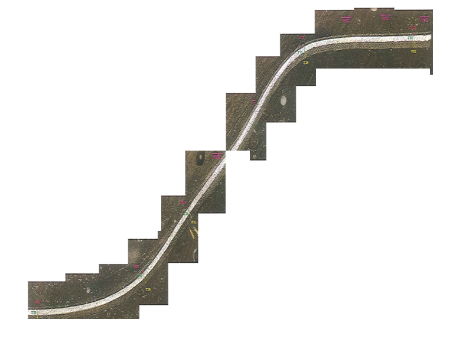

ラミネートの絞りＲ形状の拡大写真
絞り深さ＝15mm（アルミ）
Ｒ部の減肉10％以下

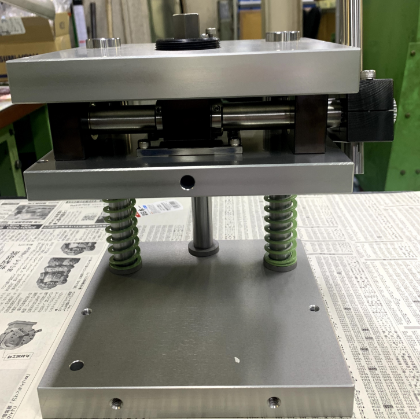

試作の場合

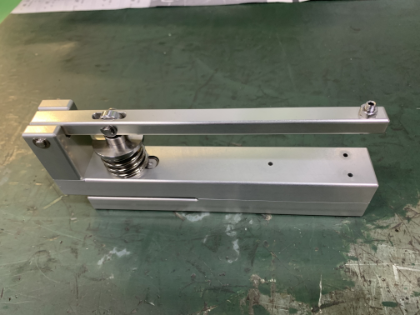

ハンディ打抜き機

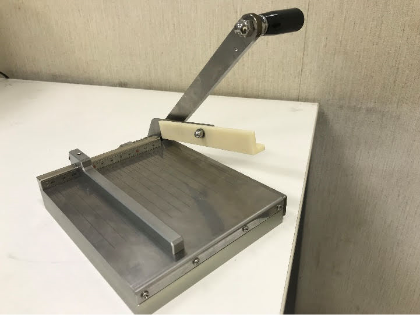

箔押し切り機
高剛性ハンドプレス機
電極抜き型向け
高剛性4本ポストハンドプレス機
電極抜き型、ラミネート絞り型向け

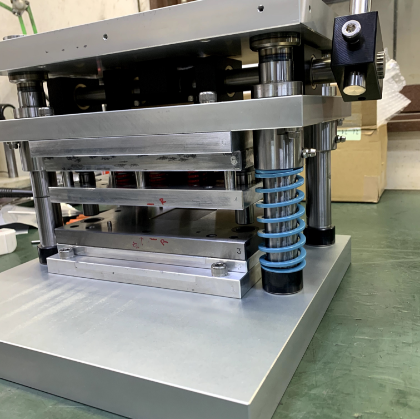

量産の場合

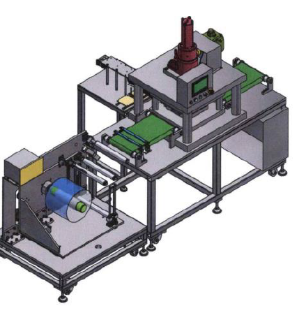

送り装置、電極抜き金型

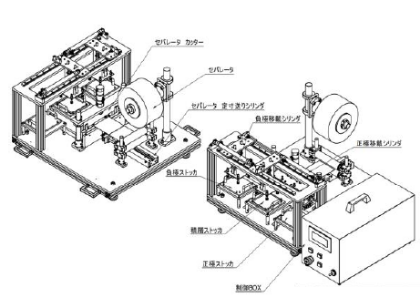

電極積層機（全自動、手動式）
